Bodengleiche Dusche: Aufbau, Gefälle, Abdichtung
Eine bodengleiche Dusche hat keine Schwelle: Der Duschbereich liegt in der Ebene des übrigen Bodens, und das Wasser läuft über ein Gefälle zu einem Punktablauf oder einer Rinne. Möglich ist das, wenn der Bodenaufbau Gefälle, Abdichtung und Ablauf aufnehmen kann — dafür braucht es Höhe zwischen Rohdecke und fertigem Boden.
Drei Größen entscheiden über die Ausführung: die verfügbare Aufbauhöhe, die Abdichtung und die Art des Ablaufs. Sie stehen unten einzeln, gefolgt von dem, was Sie sich vom Betrieb zeigen lassen können, ohne selbst messen zu müssen.
- Kostenlos und unverbindlich
- Wir suchen den Fachbetrieb
- Keine Weitergabe ohne Häkchen
Lieber schreiben? info@badsanierung-fachbetriebe.de
- Bodengleiche Dusche
- Ein Duschplatz ohne Schwelle, dessen Oberfläche in der Ebene des übrigen Fußbodens liegt. Das Wasser wird über ein in den Bodenaufbau eingearbeitetes Gefälle zu einem Punktablauf oder einer Ablaufrinne geführt; die Abdichtung liegt unter dem Belag und nicht in ihm.
- Gebaut wird sie auf zwei Wegen. Entweder entsteht das Gefälle vor Ort im Estrich oder in einer Ausgleichsschicht und wird anschließend mit einer Verbundabdichtung geschlossen — oder es kommt ein vorgefertigtes Duschelement mit eingebautem Gefälle in den Aufbau. Beide Wege führen zur selben Oberfläche; sie unterscheiden sich in Bauhöhe, Verlegeaufwand und darin, wie viel vor Ort hergestellt werden muss.
Der Aufbau von unten nach oben
Die Schichten liegen später unsichtbar unter dem Belag. Wer weiß, welche es sind, kann im Angebot nachsehen, ob sie darin stehen — und beim Bau nachfragen, bevor sie geschlossen werden.
Rohdecke und vorhandener Aufbau
- Aufgabe
- Trägt alles Weitere und begrenzt die verfügbare Höhe
- Was dabei entschieden wird
- Ob überhaupt bodengleich gebaut werden kann — die Höhe wird gemessen, nicht geschätzt
Dämm- und Installationsebene
- Aufgabe
- Nimmt Leitungen und, wo vorhanden, die Trittschalldämmung auf
- Was dabei entschieden wird
- Wie der Ablauf zur Abwasserleitung geführt wird und wo er sitzt

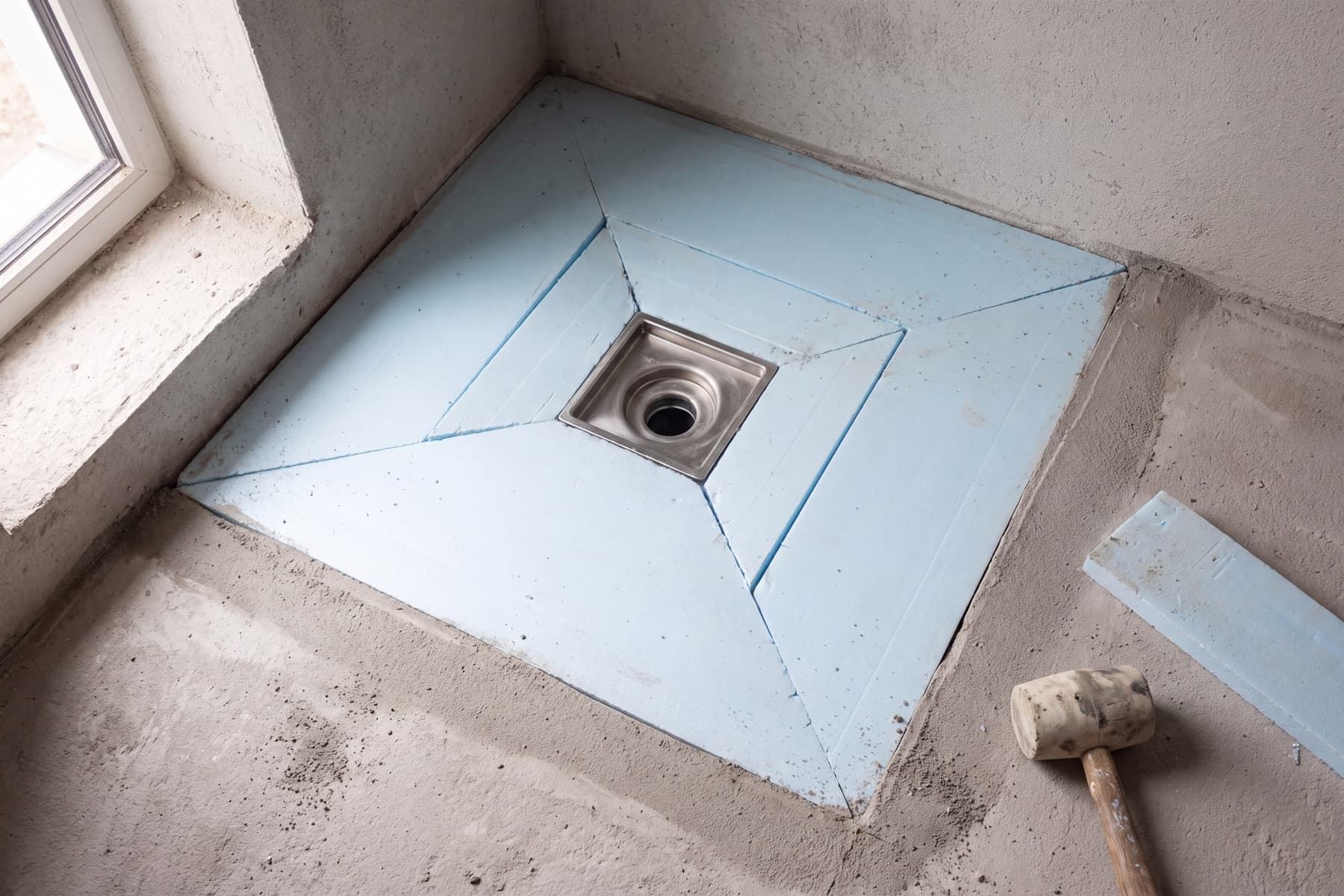

Gefälleschicht oder Duschelement
- Aufgabe
- Führt das Wasser zum Ablauf
- Was dabei entschieden wird
- Punktablauf mit mehreren Gefälleflächen oder Rinne mit einer durchgehenden Fläche
Verbundabdichtung
- Aufgabe
- Hält Wasser von den darunterliegenden Schichten fern
- Was dabei entschieden wird
- Abdichtungssystem, Wassereinwirkungsklasse und die Ausbildung der Anschlüsse
Dichtbänder an Ecken und Durchdringungen
- Aufgabe
- Schließt die Stellen, an denen die Fläche unterbrochen ist
- Was dabei entschieden wird
- Wandanschluss, Bodenecken, Rohrdurchführungen, Ablaufflansch
Ansetz- und Klebeschicht mit Belag
- Aufgabe
- Bildet die begehbare Oberfläche
- Was dabei entschieden wird
- Fliesenformat und Rutschhemmung, abgestimmt auf das gewählte Gefälle
Elastische Anschlussfugen
- Aufgabe
- Nimmt Bewegung zwischen Bauteilen auf
- Was dabei entschieden wird
- Wer sie herstellt, welches Material, und wer sie im Unterhalt erneuert
Die Reihenfolge ist die Reihenfolge der Arbeit. Zwischen Abdichtung und Belag liegt eine Trocknungszeit, die sich nicht verkürzen lässt — sie gehört in den Zeitplan und nicht in die Verhandlung.
Gefälle, Ablauf und das Format der Fliese
Das Gefälle ist keine Frage des Geschmacks, sondern die Funktion der Fläche: Es muss so ausgeführt sein, dass Wasser sicher zum Ablauf läuft und keine stehende Nässe zurückbleibt. Wie stark es ausfällt, plant der ausführende Betrieb und stimmt es auf Ablaufart und Belag ab.
Daran hängt das Fliesenformat. Ein Punktablauf in der Fläche verlangt mehrere gegeneinander geneigte Teilflächen; große, starre Formate lassen sich darauf nur eingeschränkt verlegen, weil sie sich nicht verwinden. Eine Rinne an der Wand oder am Rand kommt mit einer einzigen geneigten Fläche aus und verträgt deshalb größere Formate. Wer sich für ein Format entschieden hat, hat damit die Ablaufart mitentschieden — und umgekehrt.
Der Ablauf selbst hat zwei Eigenschaften, die im Angebot stehen sollten: seine Ablaufleistung und seinen Wartungszugang. Die Leistung muss zur Brause passen, sonst steht Wasser in der Fläche. Der Zugang muss ohne Werkzeug erreichbar sein, sonst wird aus einer Reinigung ein Handwerkertermin.
Punktablauf, Bodenrinne, Wandrinne
Die drei Ablaufarten unterscheiden sich nicht im Ergebnis, sondern in der Verlegearbeit und in dem, was sie für den Belag bedeuten.
Punktablauf in der Fläche
- Wie das Gefälle verläuft
- Mehrere Teilflächen neigen sich zu einem Punkt in der Mitte oder in der Ecke
- Was das für den Belag bedeutet
- Kleinere Formate liegen leichter; große, starre Platten stoßen an ihre Grenze
Rinne an der Wand
- Wie das Gefälle verläuft
- Eine durchgehende Fläche neigt sich zur Wand hin
- Was das für den Belag bedeutet
- Große Formate sind möglich, weil das Gefälle in nur eine Richtung läuft
Rinne am Übergang zum Raum
- Wie das Gefälle verläuft
- Eine durchgehende Fläche neigt sich vom Raum weg zur Rinne
- Was das für den Belag bedeutet
- Wie an der Wand; zusätzlich sichtbar an der Stelle, an der man in die Dusche tritt
Wandeinbau-Ablauf
- Wie das Gefälle verläuft
- Wie eine Wandrinne, der Ablaufkörper sitzt jedoch in der Vorwand
- Was das für den Belag bedeutet
- Braucht eine Vorwand mit ausreichender Tiefe und einen zugänglichen Wartungspunkt
Welche Art infrage kommt, hängt an der Höhe im Aufbau und an der Lage der Abwasserleitung — nicht an der Optik allein. Beides klärt sich beim Aufmaß.
Was Sie sich zeigen lassen können
Diese Nachweise entstehen bei der Arbeit ohnehin. Sie lassen sich anfordern, auch wenn Sie selbst nichts messen können:
- Fotos der fertigen Abdichtung mit allen Anschlüssen — aufgenommen, bevor der Belag verlegt wird.
- Die Produktangabe des Abdichtungssystems und die zugehörigen Verarbeitungshinweise.
- Das Datenblatt des Ablaufs mit Ablaufleistung und Einbauhöhe.
- Die Angabe, wie das Gefälle hergestellt wird — vor Ort im Estrich oder über ein vorgefertigtes Element.
- Der Nachweis, dass die Rutschhemmung des Belags zur Nutzung passt.
- Die Lage des Wartungszugangs zum Siphon und wie er ohne Werkzeug geöffnet wird.
Häufige Fragen
Was ist eine bodengleiche Dusche?
Eine bodengleiche Dusche ist ein Duschplatz ohne Schwelle, dessen Oberfläche in der Ebene des übrigen Fußbodens liegt. Das Wasser läuft über ein in den Bodenaufbau eingearbeitetes Gefälle zu einem Punktablauf oder einer Rinne, und die Abdichtung liegt unter dem Belag. Gebaut wird sie entweder mit vor Ort hergestelltem Gefälle oder mit einem vorgefertigten Duschelement.
Wie viel Aufbauhöhe braucht eine bodengleiche Dusche?
Die nötige Aufbauhöhe ergibt sich aus vier Teilen: dem Ablaufkörper mit Siphon, der Gefälleschicht, der Abdichtung und der Belagsdicke. Weil jeder dieser Teile je nach gewähltem System anders ausfällt, gibt es keinen allgemeinen Wert — die Höhe wird am Bau gemessen und mit den Datenblättern der eingesetzten Bauteile abgeglichen.
Punktablauf oder Duschrinne — was ist besser?
Die Wahl zwischen Punktablauf und Rinne entscheidet vor allem über die Verlegearbeit und das mögliche Fliesenformat. Ein Punktablauf verlangt mehrere gegeneinander geneigte Teilflächen und passt zu kleineren Formaten; eine Rinne kommt mit einer durchgehenden Gefällefläche aus und verträgt große Platten. Welche Variante geht, hängt zusätzlich an der Lage der Abwasserleitung.
Wie wird eine bodengleiche Dusche abgedichtet?
Die Abdichtung einer bodengleichen Dusche erfolgt als Verbundabdichtung unter dem Belag, ergänzt um Dichtbänder an Ecken, Wandanschlüssen und Rohrdurchführungen. Welches System eingesetzt wird, folgt aus der Wassereinwirkungsklasse nach DIN 18534, die der ausführende Betrieb festlegt. Lassen Sie sich die fertige Abdichtung vor dem Verlegen des Belags fotografieren.
Läuft bei einer bodengleichen Dusche Wasser ins Bad?
Das Wasser bleibt im Duschbereich, wenn Gefälle, Ablaufleistung und Abtrennung zusammenpassen. Kritisch sind drei Punkte: ein Gefälle, das das Wasser nicht sicher zum Ablauf führt, ein Ablauf, dessen Leistung nicht zur Brause passt, und eine offene Bauform mit zu kleiner Duschfläche. Alle drei sind Planungsfragen und keine Eigenschaft der Bauform.
